Знание принципа работы кондиционеров поможет лучше разобраться в особенностях их эксплуатации и обслуживания.

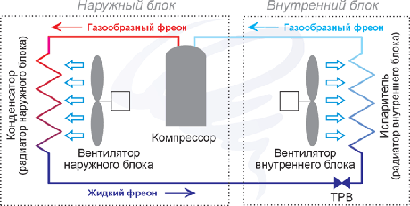

В основе работы любого кондиционера лежит свойство жидкостей поглощать тепло при испарении и выделять его при конденсации. Чтобы понять, каким образом происходит этот процесс, рассмотрим схему кондиционера на примере сплит-системы:
Основными узлами любого кондиционера являются:
- Компрессор - сжимает фреон и поддерживает его движение по холодильному контуру
- Конденсатор - радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера - переход фреона из газообразной фазы в жидкую (конденсация)
- Испаритель - радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение)
- ТРВ (терморегулирующий вентиль) - понижает давление фреона перед испарителем
- Вентиляторы - создают поток воздуха, обдувающего испаритель и конденсатор. Используются для более интенсивного теплообмена с окружающим воздухом
Компрессор, конденсатор, ТРВ и испаритель соединены медными трубами и образуют холодильный контур, внутри которого циркулирует смесь фреона и небольшого количества компрессорного масла.
В процессе работы кондиционера происходит следующее. На вход компрессора из испарителя поступает газообразный фреон под низким давлением в 3 - 5 атмосфер и температурой 10 - 20°С. Компрессор сжимает фреон до давления 15 - 25 атмосфер, в результате чего фреон нагревается до 70 - 90°С, после чего поступает в конденсатор.
Благодаря интенсивному обдуву конденсатора, фреон остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. Соответственно, воздух, проходящий через конденсатор, нагревается.
На выходе конденсатора фреон находится в жидком состоянии, под высоким давлением и с температурой на 10 - 20°С выше температуры атмосферного воздуха. Из конденсатора теплый фреон поступает в терморегулирующий вентиль (ТРВ), который в простейшем случае представляет собой капилляр (длинную тонкую медную трубку свитую в спираль). На выходе ТРВ давление и температура фреона существенно понижаются, часть фреона при этом может испариться.
После ТРВ смесь жидкого и газообразного фреона с низким давлением поступает в испаритель. В испарителе жидкий фреон переходит в газообразную фазу с поглощением тепла, соответственно, воздух, проходящий через испаритель, остывает. Далее газообразный фреон с низким давлением поступает на вход компрессора и весь цикл повторяется.
Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя.
|
